Zvukové kabely – nejčastější konektory XLR a JACK

Stáhnout jako PDF autor: Johny, howto, dne 11.10.2012


na našem hudebním táboře potřebujeme velké množství kabelů. Stále dokola jsem jen kupoval kabely, bohužel nedokázal jsem hodnotit jejich kvalitu ani jsem vlastně neznal jejich zapojení. Běžné je, že kupuji třeba kabel na jedné straně Jack a na druhé straně 2× Cinch (RCA) konektor. Zde jsem zapojení ještě docela chápal. Situace se ovšem komplikuje, když jsem potřeboval na jedné straně XLR a na druhé Jack. Docela mi trvalo, než jsem vlastně zjistil a pochopil zapojení kabelů. Než se pustím do kabelů, bylo by dobré se podívat vlastně jaké konektory máme a kde je najdeme.

XLR konektory na DMX kabelech

XLR Konektory připravené k letování

JACK Konektor

Jack konektor existuje v několika provedeních. Nejčastěji se liší velikostí a provedením mono/stereo.

  • 6.35 mm nebo také 1/4"jack
  • 3.5 mm malý jack
  • Jack, 2.5 mm mikro jack

V audio technice najdeme nejčastěji 6.35mm jack, u domácího audia a sluchátek pak 3.5mm. Velikosti lze samozřejmě měnit pomocí redukcí. Stereo provedení jacku se často označuje jako TRS – zkratka – Tip, Ring, Sleeve což je označení pro jednotlivé části jacku – hrot, kroužek a objímka (zem).

Jack konektor se často používá u sluchátek kde dokáže přenášet stereo zvuk. V mono provedení jej zase často najdeme u nástrojových kabelů, často u kytar. Je také častý konektorem u dynamických mikrofonů.

TRS kabel se také využívá k propojení efektu s mixážním pultem. Do zdířky označené jako INSERT se zapojí kabel který jedním kanálem vede signál ven do efektu, druhým kanálem vede signál z efektu zpět do mixážního pultu.

XLR konektor

Jedním z nejčastějších konektorů který najdeme v audiotechnice je tzv XLR Konektor, je mechanicky odolnější než JACK. Slangově se XLR též označuje jako „cannon“ podle firmy, která ho původně vyráběla. Dnes existuje v celé řadě provedení a vyrábí ho celá řada výrobců. XLR konektor má většinou tři vývody. Některé varianty ovšem mají vývodů víc, nejčastěji 6 – nicméně s jinou, než nejběžnější 3 vývodovou variantou jsem se nikdy nesetkal.

Zapojení XLR konektoru

Jednotlivé piny v XLR konektorech jsou označené čísly, nejčastější využití je pak v symetrickém zapojení. Funkce pinů pak jsou:

Pin Označení Poznámka
1 Stínění Letuje se vždy na oplet kabelu
2 Normální polarita signálu („hot“) Většinou červený vodič
3 Invertovaná polarita signálu („cold“) Většinou černý vodič
  Schéma zapojení konektoru XLR Konektor

XLR kabel je nejčastěji osazen na jedné straně konektorem samec (M) a na druhé straně samicí (F). Díky této konstrukci je možné kabely libovolně řetězit. Pokud potřebujete dlouhý kabel, lze jej provizorně vytvořit propojením několika kratších kabelů.

Letování XLR konektorů

Pokud letujeme XLR konektor, je dobré jej zapojit do protikusu. Prohřátím jednotlivých pinů může dojít k jejich uvolnění – plast v kterém jsou zasazené se zahřeje a změkne. Pokud konektor zapojíte do protikusu, je řádově odolnější a letování ustojí bez úhony. Pouze nesmíte spěchat, počkejte na dobré vychladnutí letovaného spoje, pak teprve konektor odpojte.

Kde XLR najdeme?

XLR konektor nejčastěji najdete u mikrofonů a pak na propojení zesilovačů, mix pultů a podobně. Nepoužívá se na silové vedení, například mezi zesilovačem a bednou – k tomuto účelu jsou speciálně vhodné silové konektory Speakon. Bohužel, několikrát jsem se setkal, zejména u starších zesilovačů/beden, že právě XLR byl takto nevhodně použit.

Phantomové napájení

XLR konektor oproti konektoru Jack má tu výhodu, že dokáže přenášet tzv Phantomové napájení. Jedná se nejčastěji o 48V které slouží k napájení prvků jako jsou aktivní Di Boxy a kondenzátorové mikrofony. Zdrojem phantomového napájení bývá nejčastěji mixážní pult kde je možné napájení zaponít buď po kanálech nebo častěji na skupiny kanálů. Pokud phantomovým napájením mix nedisponuje, lze jej zapojit externě.

Šum a brum – symetrické vedení

Opelt kabelu dokáže pohltit pouze část nežádoucích vlivů z okolí. Kvalitní ochranu zajišťuje tzv symetrické vedení signálu. V principu jde o to, že původní signál posílaný pinem 2 invertuje a pošle se pinem 3. Signál tak prochází kabelem hned dvakrát, v původní podobě a v invertované podobě. Pokud se do kabelu indikuje nějaký další nežádoucí signál, tak s původním i invertovaným kanálem se sečte. V cílovém prvku invertovaný signál znovu invertujeme (potažmo vrátíme do původní pdooby). Pokud se ovšem k signálu něco přičetlo, tak teď to bude teď v mínusu. Stačí nám tedy oba signály složit – rušení se vyruší a zbude původní čistý signál (pouze 2× tak silný).

Zapojení audio kabelů

Pokusil jsem se sepsat a nakreslit nejčastější zapojení kabelů s konektory XLR, JACK a RCA

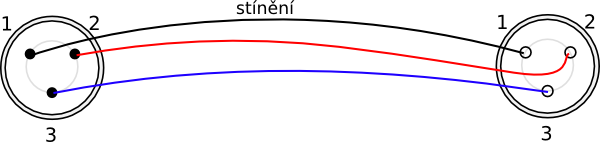

Zapojení kabelu XLR → XLR

často u mikrofonů, propojení prvků do mix pultu, výstup z pultu do zesilovačů.

Zapojení kabelu XLR → Jack Stereo

toto zapojení je časté, pokud chcete zapojit například nástroj do mixážního pultu a na pultu nemáte Jack zdířky. Já toto zapojení používám k připojení nástrojů do multipárového kabelu.

Zapojení kabelu XLR → Jack Mono

Kabel lze zapojit buď tak, že pin 3 zůstane nezapojen, nebo můžeme propojit u XLR pin 2 a 3 čímž v podstatě simulujeme zapojení sterejacku zapojeného do mono zdířky.

Pozor ovšem na to, že pokud zařízení očekává symetrický signál na XLR a my propojíme 2 a 3, tak po inverzi a odečtení signálu bude výsledkem „ticho“ případně brum bedny.

Zapojení kabelu XLR → Jack do Insertu

Použít INSERT jako přímý výstup z mixpultu lze pomocí tohoto kabelu. Využije se takový fígl – – INSERT konektor na mixu se prostě zkratuje (L+R), tím dojde k přímému propojení vstupu a výstupu – na konektoru pak máme signál. Signál je často prohnán GAINEM a Equalizérem.

Zapojení kabelu Jack mono → Jack do INSERTU

Stejně jako u předchozího zapojení, toto zapojení nám umožní z mixážního pultu odbočit signál vybraného kanálu někam dál. INSERT se tedy použije jako přímý výstup. Dejte si ale pozor na zapojení. Monofonní Jack je vždy výstup, zkratovaný stereo jack vždy patří do INSERTU na mixu.

Zapojení kabelu Jack / Jack

Klasický nástrojový kabel, na obou stranách monofonní Jack.

Zapojení kabelu Jack TRS / Jack TRS

Využití tohoto kabelu mě přímo nenapadá, nicméně setkal jsem se s ním, takže asi bude mít nějaký důvod. Bez obtíží jej lze užít jako nástrojový kabel.

Zapojení kabelu XLR → 2× RCA

Tento kabel jsem nikdy ani neviděl, nicméně je technicky možný, tak proč ne.

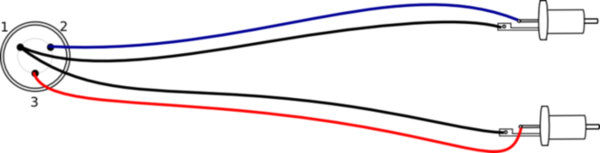

Zapojení kabelu Jack Stereo → 2× RCA

Zde jde o poměrně častý kabel. Nejčastěji pro připojení zdroje zvuku (mobil, notebook) do mix pultu kde stereo vstup často obsahuje RCA konektory.

Závěrem

Doufám, že alespoň někomu pomohu zapojit ten „vysněný“ kabel. Mě by tento článek před pár lety, možná i před pár měsíci moc pomohl. Nikde jsem ale komplexní informace s názorným zapojením kabelů nenašel. Veškeré ilustrace v textu jsou mé vlastní. Pokud by někdo chtěl ilustrační obrázky v originále (vektor, SVG), napište, rád pošlu ;-)

Pokud v textu mám chyby nebo nepřesnosti, budu rád když mi napíšete – vše opravím.

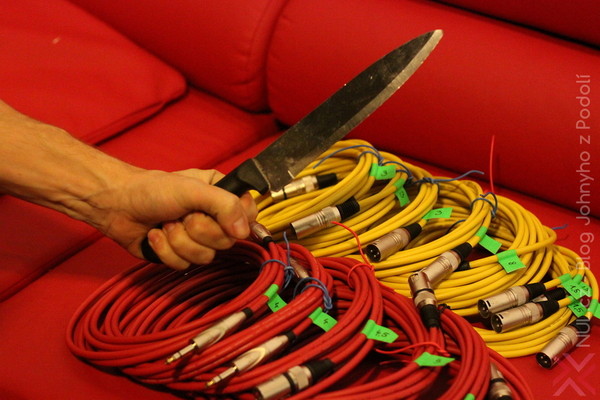

Výsledek naší práce

Výsledek naší práce, dotkni se a zemřeš!

Jarda johny [ zavináč ] podoli.org

Připojená fotogalerie: 2012/2012_04_10_Konektory_DMX/
